QHXF603 多功能故障电弧探测器能够精准探测电气线路中存在引起电气火灾隐患的串联电弧和并联电弧，实时声光报警并传输报警信号到消控室的电气火灾监控设备主机。探测器内置联动开关，支持故障电弧联动保护功能，支持远程控制。产品符合国家标准《GB 14287.4 故障电弧探测器》，满足国家标准《GB 51348-2019 民用建筑电气设计标准》第13.5.5条中对商超、市场等末端配电探测保护的规定。
1 产品功能
基本功能
u 故障电弧监测（包括故障并联电弧、故障串联电弧）
u 1路RS485通信接口或Z-BUS直流载波通信接口
u 中文图形LCD显示
u 声光报警，装置本地报警策略设置
增选功能
u 4G LTE Cat.1通信：L
u NB-IoT通信：N
u 内置1路剩余电流监测：L1
u 内置1路温度监测功能：T1
u 全电量+电能计量：D
u 内置磁保持继电器：JB
u 1路继电器输出：DO
注：RS485通信和Z-BUS直流载波通信总线二选一，无线通信NB-IoT与4G LTE Cat.1二选一
2 技术参数
|
辅助电源
|
信号取电220V±20%，功耗≤2VA
|
|
信号输入
|
电压信号
|
AC 220V
|
|
过负荷：持续1.2Un
|
|
电流信号
|
直接输入：16A、32A、63A
|
|
过负荷：持续1.2In，瞬时10In/5s
|
|
频率
|
45~65Hz
|
|
通信方式
|
RS485接口，Modbus-RTU协议，波特率默认为9600bps
Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
NB-IoT/4G LTE Cat.1无线通信，支持全网通，Coap/UDP/TCP/MQTT等协议和定制协议
|
|
测量精度
|
电流、电压：0.2级，有功电能：0.5S（c）级
|
|
测量类别
|
CATⅢ（138/277/480）V配电系统
|
|
电磁兼容
|
IEC61000-4 Ⅲ级
|
|
工作环境
|
温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
|
|
贮存环境
|
温度：-40~85℃，相对湿度：≤93%RH
|
|
产品耐压
|
信号、电源、输出≥2kV
|

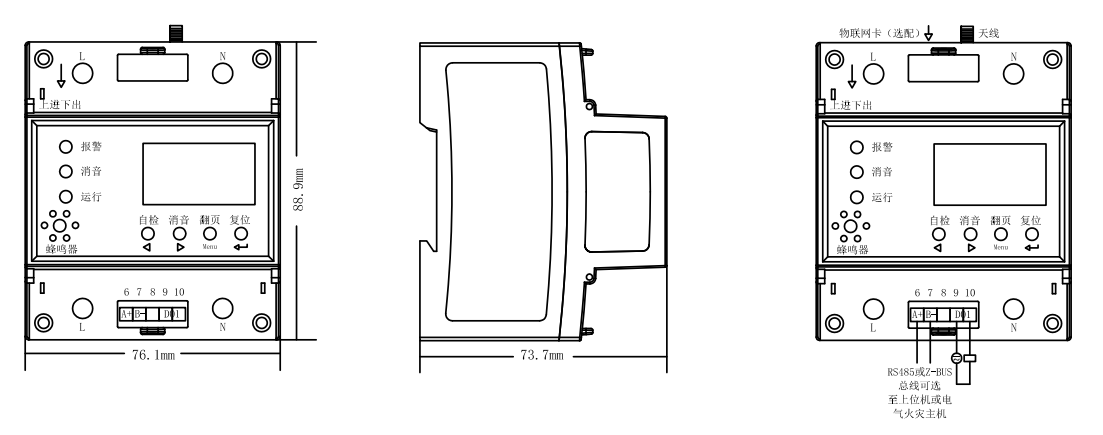

3 产品尺寸及接线
