QHXF602系列电气火灾监控探测器在低压配电系统中用于监测剩余电流和温度，产品具备1路Z-BUS直流载波通信总线，可将数据信息传输到电气火灾监控设备。产品可选配RS485通信，经由数据传输单元上传至智慧用电安全管理云平台。
1 产品功能
u 监测1路、4路、8路、12路剩余电流
u 监测1路或4路温度
u 标配1路Z-BUS直流载波通信接口或RS485通信接口
u LCD液晶显示，LED状态指示灯，支持LED闪烁报警
2 技术参数
|
辅助电源
|
输入范围：AC/DC 80~270V，功耗：≤5VA
|
|
通信方式
|
RS485接口，Modbus-RTU协议，波特率默认为9600bps
Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
|
|
剩余电流监测
|
测量范围：0~5000mA，报警设定范围：20~1000mA
|
|
温度监测
|
NTC热敏电阻，测量范围：-50~260℃，报警设定范围：45~140℃
|
|
工作环境
|
温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
|
|
贮存环境
|
温度：-40~85℃，相对湿度：≤93%RH
|
|
产品耐压
|
信号、电源、输出≥2kV
|

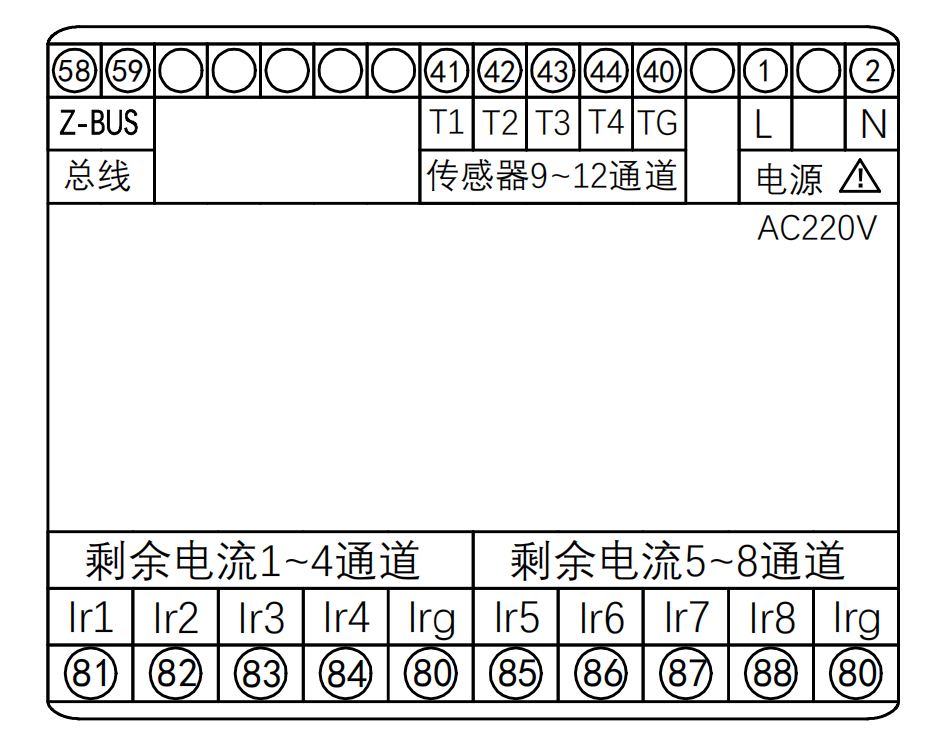

3 产品接线及接线方法
4 配套产品
|

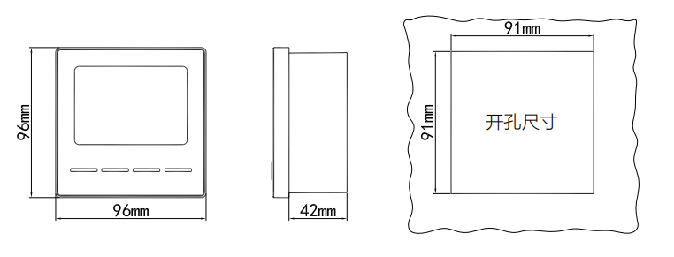

产品外形
|
型号
|
电流规格（A）
|
窗口尺寸（mm）
|
外形尺寸（mm）
|
|
|
ZD45Y-100A
|
100
|
φ45
|
104×83×28
|
|
ZD65Y-250A
|
250
|
φ65
|
126×105×28
|
|
ZD80Y-400A
|
400
|
φ80
|
143×122×28
|
|
ZD105Y-630A
|
630
|
φ105
|
172×151×28
|
|
|
ZD2145F-400A
|
400
|
210×45
|
274×126×45
|
|
ZD2550F-630A
|
630
|
250×50
|
316×133×45
|
|
ZD3260F-1600A
|
1600
|
325×60
|
423×176×60
|
|
ZD42100F-2000A
|
2000
|
425×102
|
545×239×60
|
|
ZD45120F-2500A
|
2500
|
450×122
|
570×259×60
|
温度传感器
u NTC热敏电阻，测量范围-50～260℃
u 绝缘电阻≥100MΩ，传感器外壳与导线间耐压≥1500V，无击穿
u 线长：1米、3米可选
