QHXF604多回路故障电弧探测器应用于电气火灾监控领域，可实现32路故障电弧探测，当检测到存在引起火灾的故障电弧时，探测器发出声光报警，并将报警信息上传至上级监控设备。
适用于各类公共建筑、商业民用建筑、九小场合的末端供电回路电气安全综合防护。
1 产品功能
基本功能
u 32路分体式故障电弧探测功能，多特征融合的故障电弧算法
u 1路RS485通信或Z-BUS直流载波通信接口
增选功能
u 4G LTE Cat.1通信：L
u NB-IoT通信：N
u 主回路1路剩余电流监测：L1
u 主回路4路温度监测：T4
u 主回路多功能表功能：D
u 2路开关量输入：2DI
u 2路继电器输出：2DO
u 主回路复费率和事件记录：F
注：1、增选多功能表功能时需确定电流输入类型，装置具有5A和333mV两种输入规格，333mV开口式互感器
2、装置可选配1路剩余电流、4路温度监测功能，剩余电流互感器及温度传感器需单独订货
3、RS485通信和Z-BUS直流载波通信总线二选一，无线通信NB-IoT与4G LTE Cat.1二选一
2 技术参数
|
QHXF604多回路故障电弧探测器主机
|
|
辅助电源
|
输入范围：AC/DC 80~270V，功耗：≤5VA
|
|
测量精度
|
电流、电压：0.1级，有功电能：0.2S（D）级，剩余电流：1%，温度：±2℃
|
|
显示方式
|
LCD显示，具备声光报警
|
|
通讯方式
|
RS485接口，Modbus-RTU协议，波特率默认为9600bps
Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
NB-IoT/4G LTE Cat.1无线通信，支持全网通
|
|
分体式故障电弧探测器
|
|
|
辅助电源
|
DC 24V（Z-BUS直流载波通信总线供电），功耗：≤0.2VA
|
|
电流规格
|
16A、32A、63A
|
|
最大穿线直径
|
20mm
|
|
通信方式
|
Z-BUS直流载波通信接口，Modbus-RTU协议
|
|
工作环境
|
温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
|
|
外形尺寸（mm）
|
47×52.5×25（宽×高×深）
|
|
安装方式
|
螺丝固定，安装孔径为φ4mm
|

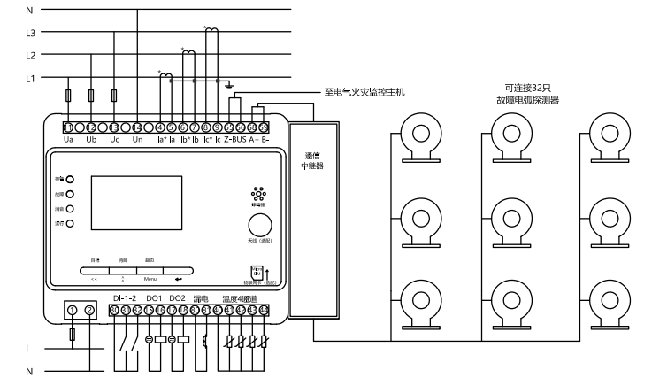

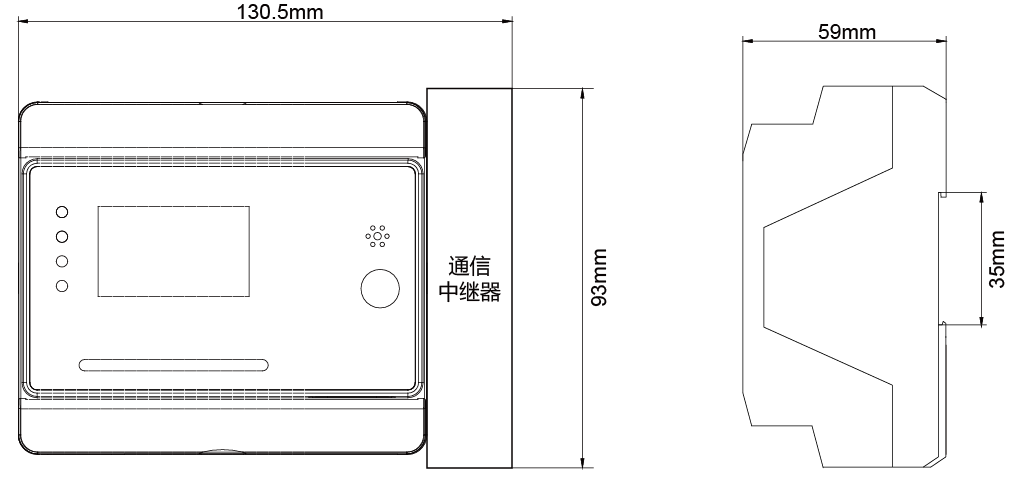

3 产品尺寸及接线
