QHXF601系列电气火灾监控探测器由剩余电流互感器和探测器主体组成，当探测器监测到剩余电流超过报警值时，探测器通过Z-BUS直流载波通信总线将剩余电流实时信息上传至消防控制室的QH-6000JK电气火灾监控设备。
1 产品功能
基本功能
u 剩余电流实时监测
u 采用Z-BUS直流载波通信技术，总线供电和通信
u 主回路电流0~2500A规格，支持电缆和铜排
u 报警、故障、通信和运行LED状态指示灯
u 报警自动保持，故障自动恢复
增选功能
u 1路温度监测：T1
2 产品型号
|
产品外形
|
型号
|
电流规格（A）
|
窗口尺寸D（mm）
|
外形尺寸A×C×B（mm）
|
|
QHXF601/160Y
|
160
|
φ49
|
88×120×45
|
|
|
|
QHXF601/250Y
|
250
|
φ65
|
110×146×45
|
|
QHXF601/400Y
|
400
|
φ80
|
133×170×45
|
|
QHXF601/630Y
|
630
|
φ105
|
159×195×45
|
|
产品外形
|
型号
|
电流规格（A）
|
窗口尺寸E×F（mm）
|
外形尺寸A×C×B（mm）
|
|
|
QHXF601/400F
|
400
|
210×45
|
274×153×45
|
|
QHXF601/630F
|
630
|
250×50
|
316×160×45
|
|
QHXF601/1600F
|
1600
|
325×60
|
423×203×60
|
|
QHXF601/2000F
|
2000
|
425×102
|
545×266×60
|
|
QHXF601/2500F
|
2500
|
450×122
|
570×286×60
|
3 技术参数
|
辅助电源
|
DC 24V（Z-BUS直流载波通信总线供电）
|
|
功耗
|
≤0.12VA
|
|
显示方式
|
报警、故障、通信和运行LED状态指示灯
|
|
通信方式
|
Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
|
|
总线线缆规格
|
ZR-RVSP2×1.5mm²及以上
|
|
剩余电流监测
|
测量范围：0~5000mA，报警设定范围：20~1000mA
|
|
温度监测
|
NTC热敏电阻，测量范围：-50~260℃，报警设定范围：45~140℃
|
|
工作环境
|
温度：-25~70℃，相对湿度：≤93%RH，海拔：<3200米
|
|
绝缘电阻
|
总线端子对外壳电阻≥100MΩ
|
|
产品耐压
|
总线端子与外壳接地≥AC 2500V
|
|
安装方式
|
导轨安装或螺丝固定安装
|

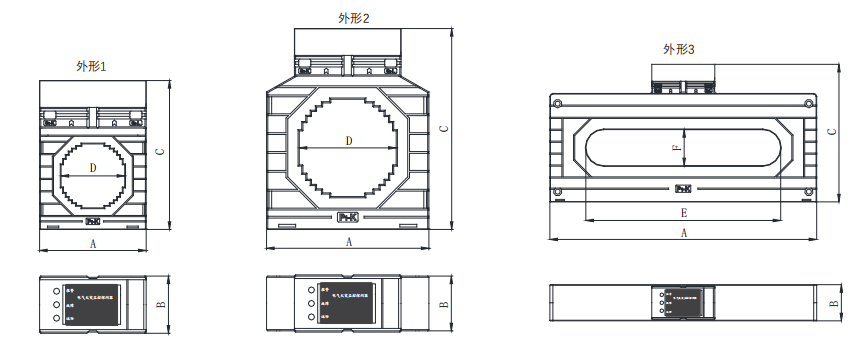

4 产品尺寸

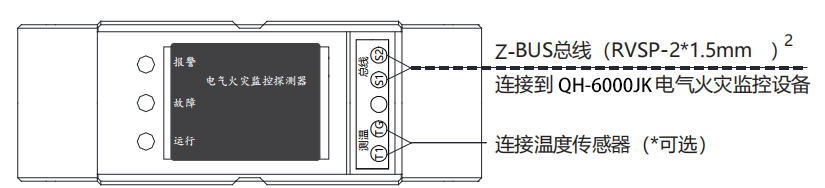

5 产品接线方法
6 配套产品
温度传感器
u NTC热敏电阻，测量范围-50～260℃
u 绝缘电阻≥100MΩ，传感器外壳与导线间耐压≥1500V，无击穿
u 线长：1米、3米可选
