QH-FH系列智能复合投切开关是由晶闸管、保护电路、过零触发电路、大功率磁保持继电器等组件构成，是低压无功补偿电容器可靠的投切器件。
1 产品功能
u 过零投切，零电压投入，零电流切除，对电容冲击小，延长了电容使用寿命
u 智能互联，RJ45网线连接，自动与QH-ICK控制器组网，数据交换，运行状态透明可视
u 智能诊断，可自动判断开关的故障、电压缺相等问题
u 状态指示，LED灯显示投入、切除状态等信息
2 产品选型
|
补偿方式
|
型号
|
投切容量(kVar)
|
外形尺寸(mm)
|
安装尺寸(mm)
|
|
共补
|
QH-FH20/G
|
20
|
140×100×92
|
123×88
|
|
QH-FH25/G
|
25
|
140×100×92
|
123×88
|
|
QH-FH30/G
|
30
|
140×100×92
|
123×88
|
|
QH-FH40/G
|
40
|
140×100×92
|
123×88
|
|
分补
|
QH-FH20/F
|
20
|
140×100×92
|
123×88
|
|
QH-FH25/F
|
25
|
140×100×92
|
123×88
|
|
QH-FH30/F
|
30
|
140×100×92
|
123×88
|
|
QH-FH40/F
|
40
|
140×100×92
|
123×88
|
3 技术参数
|
额定电压
|
AC 230V、AC 380V
|
|
控制方式
|
通信控制，与我司QH-ICK控制器配套使用
|
|
频率
|
50Hz
|
|
功耗
|
≤3VA
|
|
响应时间
|
≤100ms
|
|
导通阻抗
|
≤0.003Ω
|
|
工作环境
|
温度：-25~50℃，相对湿度：≤93%RH，海拔：≤3200m
|
|
贮存环境
|
温度：-40~85℃，相对湿度：≤93%RH
|
|
接点耐压
|
≥1600V
|

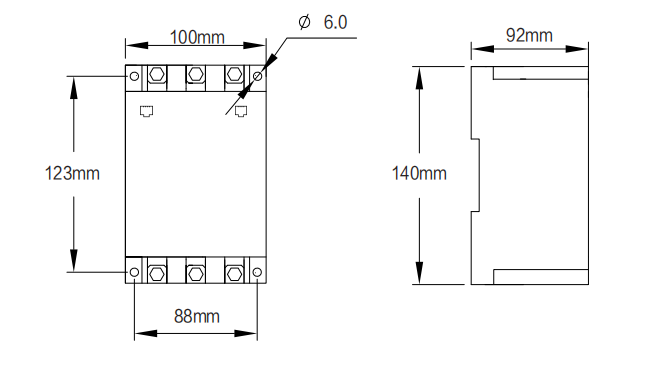

4 产品尺寸

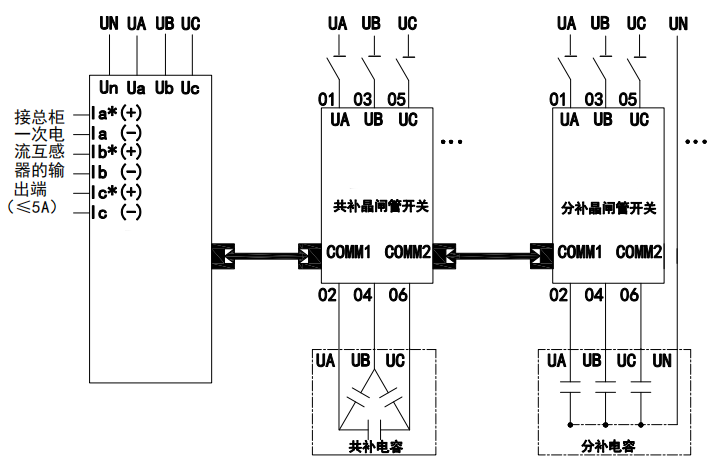

5 产品接线
