QH-KZ无功补偿控制器功能全面、安装使用灵活、中文菜单提示、操作方便。该控制器还具有RS485通信接口，配置Modbus通信协议，可与工业现场控制联机，上传数据下发控制，实现用户对电容的控制和管理。

1  产品功能

u  控制功能，24路继电器输出或24路DC 12V输出控制，动静态投切可选
u  共分控制，共、分补混合补偿控制，分补路数可设置
u  数据测量，电压、电流、频率、功率因数、有功功率、无功功率、系统电压电流的各次谐波值及总畸变率
u  保护功能，电压和谐波畸变率超限等保护，可迅速切除补偿回路，保护电容器
u  通信功能，提供1路RS485上行通信接口，Modbus-RTU通信协议
u  状态指示，可显示24路电容投切状态

2  产品选型

输出方式可选：D-动态 ； J-静态
注：D动态指控制复合开关或晶闸管投切，J静态指干接点输出控制接触器

3  技术参数

辅助电源	采样电压取电，输入范围：AC 220V/380V±20%（660V定制），功耗：≤5VA
工作频率	50Hz
电压采样信号	AC 220V/380V
电流采样信号	AC 5A
控制数量	24路
J型	继电器输出，触点容量AC 250V/5A
D型	DC 12V(20mA/路)
控制延时	0~180s可设置
工作环境	温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
贮存环境	温度：-40~85℃，相对湿度：≤93%RH
产品耐压	信号、输出≥3kV

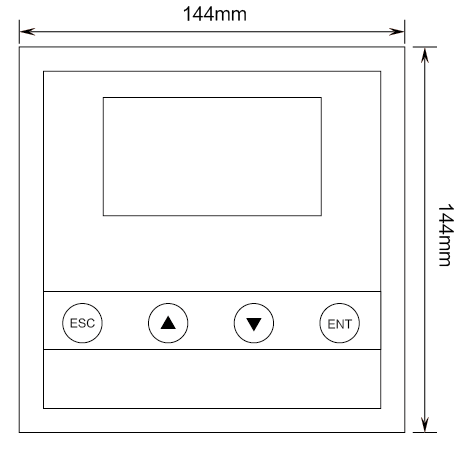

4  产品尺寸


                         正视图                                          侧视图                                       开孔图

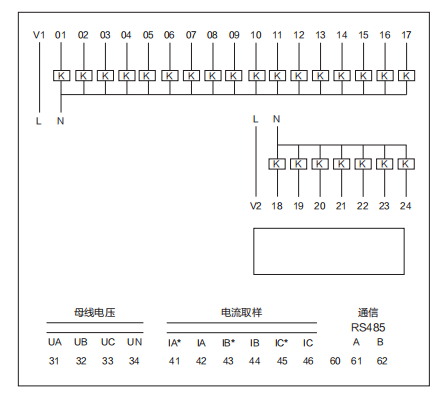

5 产品接线
