目 录
一、电气接点测温概述
1.1电气接点温度监测的必要性
1.2 测温产品概述
二、 测温系统应用价值
三、开关柜在线测温系统技改方案
3.1系统结构图
3.2 系统拓扑图
3.3 系统描述
四 系统设备介绍
4.1 监控系统软件简介

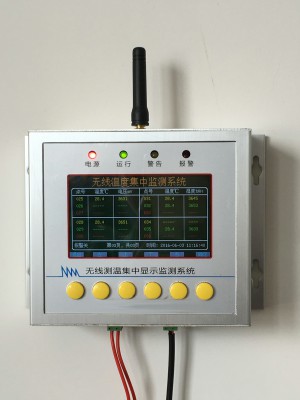

4.2 集中接收显示主机
4.3 无线温度传感器简介
4.4 安装实例
五、产品相关电磁兼容性能
一、电气接点测温概述

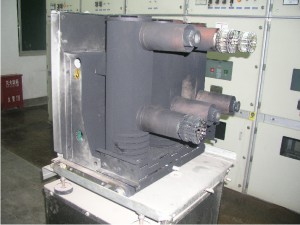

1.1电气接点温度监测的必要性

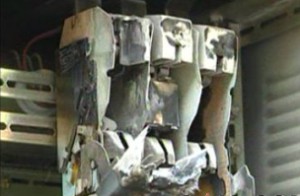

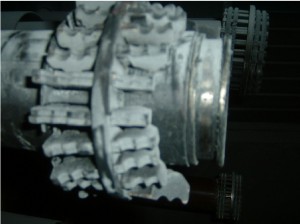

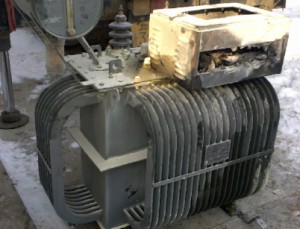

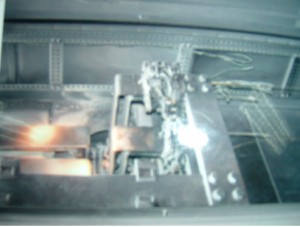

这些设备是在承载大电流或开关接触电阻过大时，引起温度过高，且没得到及时处理而导致设备损坏或火灾，造成恶性事故，从而造成重大经济损失！！！！
-------据国家电力安全事故通报统计，我国每年仅发生在电站的电力事故，40%是由高压电气设备过热所致。
1.2 测温产品概述
在电力系统中，从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测、预警。高压设备连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时，容易烧坏设备，严重的甚至引起一次设备起火爆炸。若对这些温升故障点的运行状态进行动态追踪监测，不仅可以防止、杜绝此类事故的发生，而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。
目前对高压电气设备温度的监测，使用最多的方式是通过人工手持红外设备定期巡检。而此种方式有很多的弊端：
1、 劳动强度大，需增加工作人员；
2、 温度测量不准，人为的、环境的干扰因素大；
3、 温度的异常不能及时的发现；
4、 对历史数据无法进行及时、有效的分析。因而存在无法及时发现故障的隐患；
5、 电气设备内部的一些关键接点的温度无法测量。
针对目前高压设备温度监测的现状，汉升科技率先在国内推出了HS200系列高压电气接点温度在线监测系统，解决了在常规的温度监测手段中所遇到的问题。通过多年的实践，我公司推出了一系列的测温产品，可适用于各种不同的测温环境。产品已大量的运行在国内的各行各业的电力系统中，为避免高压电气设备事故起到了很好的监测作用。实践证明我公司的测温产品性能稳定可靠，测量数据准确，并获得了客户的一致好评。

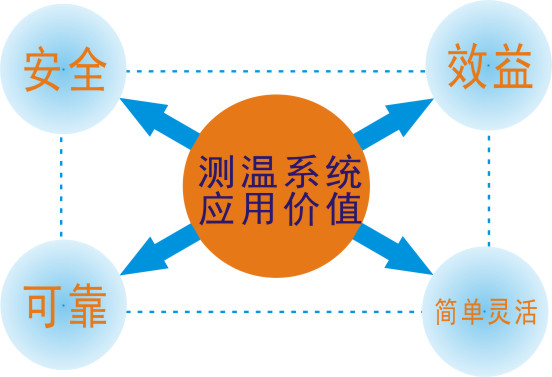

二、测温系统应用价值
安 全
1、测温系统产品的安全性：该系列产品采用Zigbee无线方式实现温度在线监测，温度传感器直接安装在高压电器设备上，温度传感器采样到的温度数据通过无线电波的方式传送出来，从而实现了高压的彻底隔离。保证了产品应用的绝对安全。
2、杜绝因高压设备温度过高导致的安全事故，保证电器设备系统的安全运行和企业的安全生产。
可 靠
1、我公司系列测温产品，已经应用在各个行业，并安全运行6年以上。
2、该系列产品通过了权威检测机构的各项检测。
3、因系统实现了温度实时的监测功能，可及时的发现设备的发热故障。并通过对历史数据的统计和分析，可对设备问题做出及时的预警，保证设备的可靠运行。
简单灵活
1、产品安装使用简单，有各种型号的适用于不同场合的温度传感器，传感器的安装不会影响或降低设备的安全性能。
2、我公司开发了各种应用场合的产品，多种组网方案，可方便不同客户的需求。
3、根据客户的具体需求，公司可专门针对性的设计相应的方案。
效 益
1、解决了传统方式下工作人员定期现场巡查的劳动强度和增加工作人员带来高成本的问题。
2、解决了传统测温方式的温度测量不准，受人为的、环境的干扰因素大的问题。
3、杜绝因设备发热导致设备故障的情况发生，保证了设备安全可靠持续的运行，提高了企业经济效益。
4、该系统能及时发现并能提前预判设备的故障，提前消除设备故障，减少了设备的损坏，降低了企业的维护成本。
三、开关柜在线测温系统技改方案

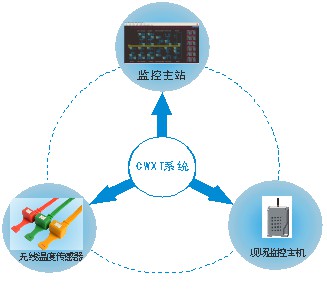

3.1系统结构图
整个测温系统由无线温度传感器、现场监控主机、后台监控系统三大部分组成。

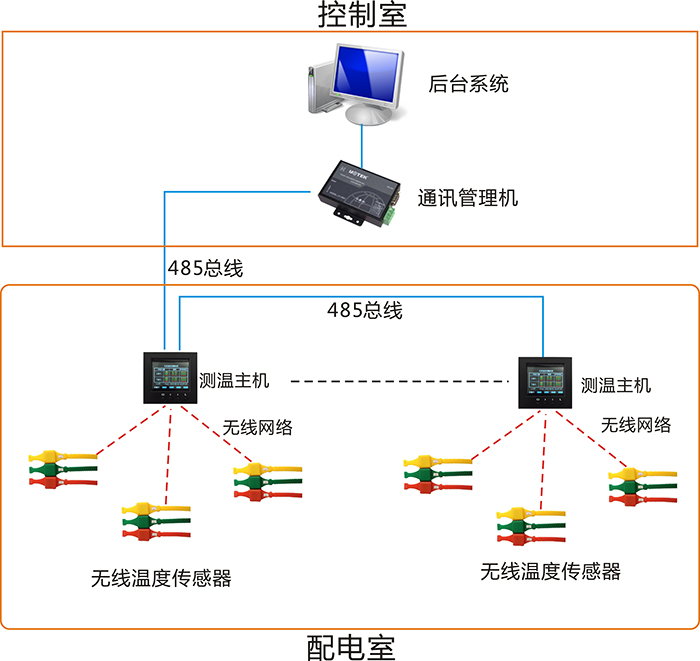

3.2 系统拓扑图
备注：
1、无线温度传感安装于开关柜内电缆头、断路器触头等电气连接处等部位
2、测温处理主机采用面板式安装在开关柜的仪表室面板上。
3、测温处理主机通过RS485总线将测温数据传到监控后台，最远通讯距离可达1200米。
3.3 系统描述
本系统每面开关柜用 1台现场监控主机，主机采用面板嵌入式的方式安装于仪表室面板。
无线温度传感与现场监控主机之间通过无线电波传送温度数据，对其它设备没有任何干扰及影响。
现场监控主机带有无线通讯口，所测得温度数据可以通过无线的方式将温度数据上传至后台管理系统进行数据分析处理。无论被监测设备那一点温度异常，后台系统都能准确的发出报警信号，真正实现了开关室无人值守。
四 系统设备介绍
4.1 监控系统软件简介
测温监控系统主要包括主监控中心界面、参数设置、温度数据查询、告警以及温度值实时曲线和历史曲线。主要功能如下：
◆ 电气监控系统分布图
在显示界面可以显示一次系统模拟图。
◆ 温度监测：
在监控系统上集中显示被测各点的温度值。
◆ 报警功能：
实际测量到的参数值超过报警值时进行声光报警，并带有语音报警功能（需后台带音响）。
◆ 故障显示：
被测设备温度点的位置非正常工作时显示故障。
◆ 数据库功能：
存储所有被测点的各个时刻的温度值，以便进行数据查询与历史曲线显示。
◆ 权限管理：
可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。
◆ 远程通信：
系统提供RS485、以太网、CAN总线通讯方式，以满足远程通信。

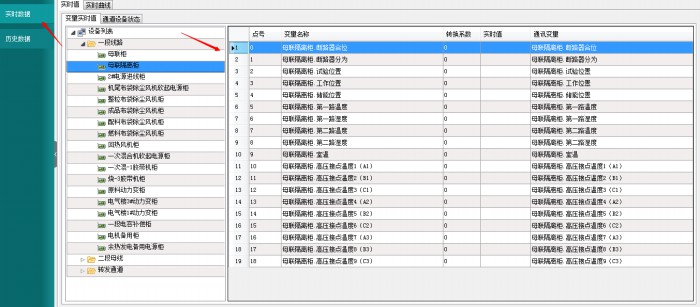

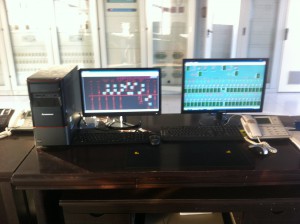

监控系统主界面图示：
温度曲线二维显示界面：
测温数据报表：
4.3 无线温度传感器简介

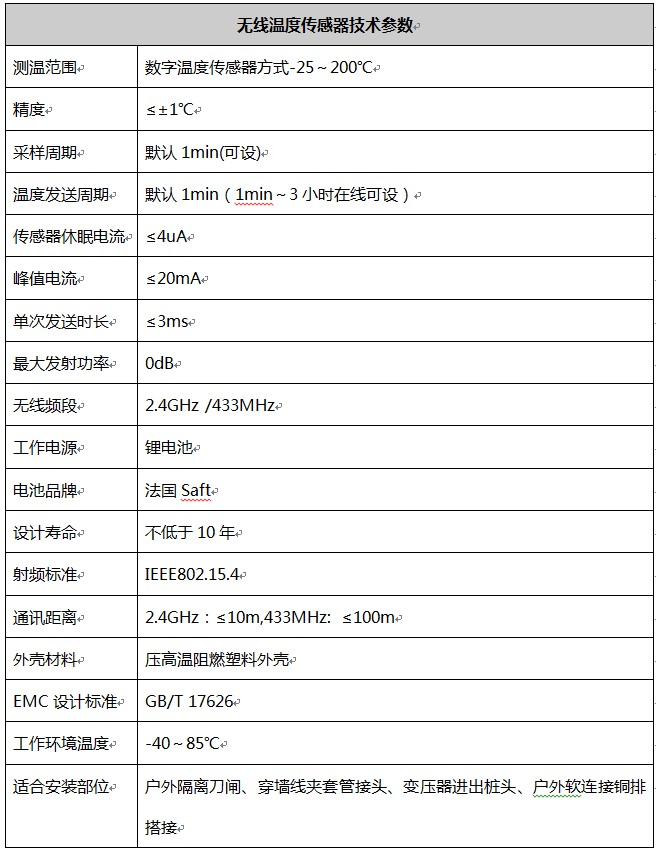

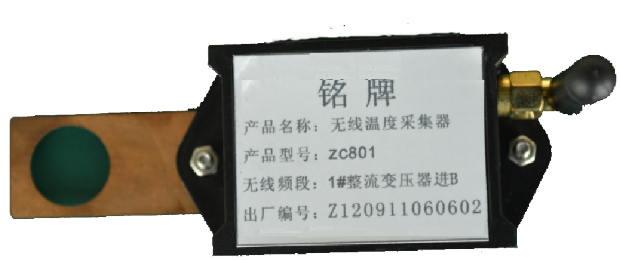

无线温度传感器：
支架式温度传感器

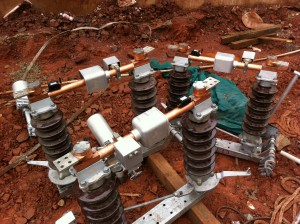

支架式无线测温发射模块测温传感器固定在安装支架上，与支架连成一个整体。适合于户外隔离刀闸、穿墙线夹套管接头、变压器进出桩头、户外软连接铜排搭接等电气接点的安装，将测温发射模块固定到螺栓上即可。

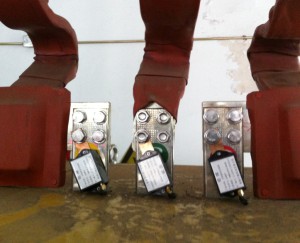

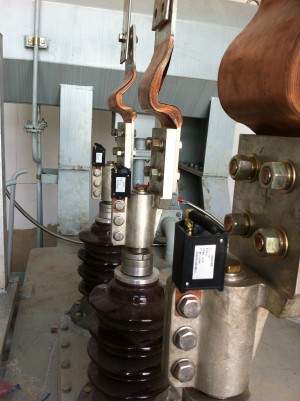

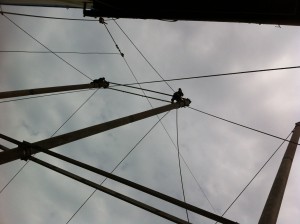

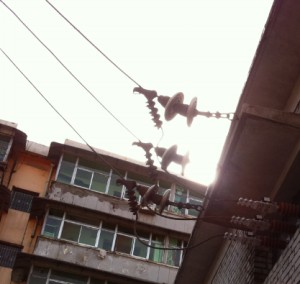

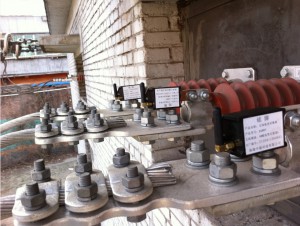

4.4安装实例
五、产品相关电磁兼容性能
◆ 高频振荡波干扰
装置能承受 GB/T 14598.13（IEC60255Ⅰ-22-1）规定的 1MHz和 100kHz高频振荡波干扰试验（共模 2.5kV，差模为 1kV）。
◆ 静电放电干扰
装置能承受 GB/T 14598.14（IEC60255Ⅰ -22-2）规定的 IV级（接触放电 8kV，空气放电15kV）静电放电干扰试验。
◆ 电磁场干扰
装置能承受 GB/T 14598.9（IEC60255Ⅰ-22-3）规定的Ⅲ级（10V/m）辐射电磁场干扰试验。
◆ 快速瞬变干扰
装置能承受 GB/T 14598.10（IEC60255Ⅰ -22-4）规定的Ⅳ级（通信端口 2 kV，其它端口 4kV）的快速瞬变干扰试验。
◆ 安全性
装置符合 GB 16836 规定的外壳防护等级不低于 IP40，安全类别为Ⅰ类。
