QH-7500JK防火门监控器主机是一款能实时监控防火门开闭状态的消防设备，产品符合《GB 29364-2012 防火门监控器》国家标准要求。监控器既能自成体系的运行，还能与火灾自动报警系统FAS连接，实现消防联动功能，在发生火灾时能有效地为人员逃生提供保障并减少财产损失。
1 产品功能
基本功能
u 采用Z-BUS直流载波通信与探测器通信和供电
u 具备4路总线接口，支持250×4台探测器
u 支持主电源和备用电源自动转换，并具有状态监控功能
u 具备声光报警显示，支持消音、自检和复位
u 增强型主机支持主机级联功能
u 内置微型打印机
容量规格：250、500、1000
可选功能：Z：增强型主机
注：增强型主机容量规格仅可选250
2 技术参数
|
辅助电源
|
AC 220V（85%~110%）
|
|
频率范围
|
50Hz±1Hz
|
|
输出电压
|
24V
|
|
显示方式
|
主机：7英寸触摸显示屏；增强型主机：15英寸触摸显示屏
|
|
总线数量
|
主机：4路Z-BUS直流载波通信接口，支持250×4台探测器
增强型主机：支持250台分机接入，每台分机可接入250台探测器
|
|
线缆规格
|
ZR-RVSP2×2.5mm²及以上
|
|
运行环境
|
温度：-10~50℃，湿度：≤93%RH，海拔：＜3200米
|
|
绝缘电阻
|
电源端子对机壳电阻≥100MΩ，输出端子对机壳电阻≥100MΩ
|
|
产品耐压
|
电源与机壳之间耐压≥AC 1500V，输出端子与机壳之间耐压≥AC 500V
|
|
电磁兼容性能
|
GB/T17626.2静放电抗扰度试验
GB/T17626.3射频电磁场辐射抗扰度试验
GB/T17626.4电快速瞬变脉冲群电抗扰度试验
GB/T17626.5浪涌（冲击）抗扰度试验
GB/T17626.6射频场感应的传导骚扰抗扰度试验
GB/T17626.11电压暂降、短时中断和电压变化的抗扰度试验
|
|
安装方式
|
壁挂式
|

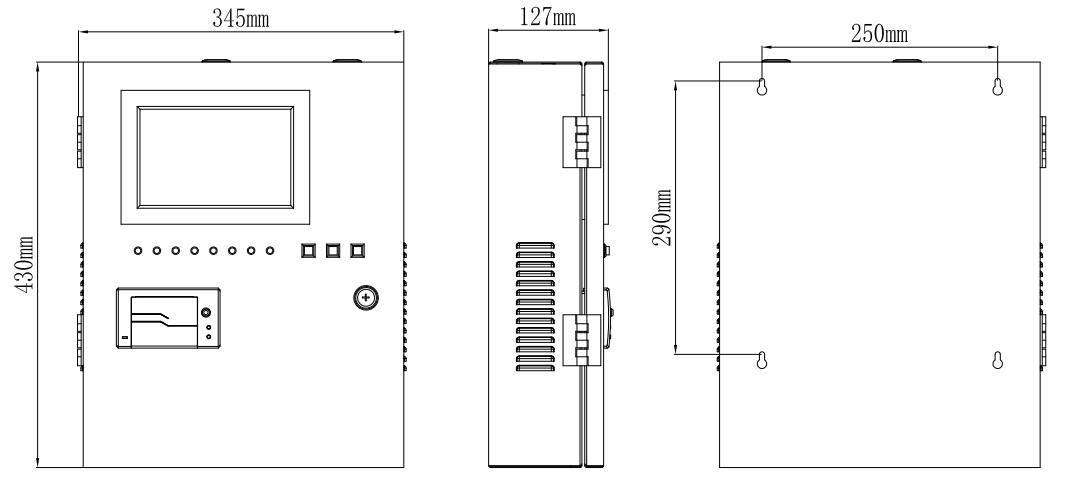

3 产品尺寸
注：增强型主机外形尺寸W×H×D：410×580×140mm，安装尺寸W×H：360×400mm
4 总线布线距离
Z-BUS直流载波通信总线，支持总线供电、无极性、任意拓扑、抗干扰能力强。
|
推荐总线类型
|
探测器数量
|
允许分支距离
|
允许总压降
|
|
ZR-RVSP2×2.5mm2
|
≤250
|
250m
|
5V
|
|
ZR-RVSP2×2.5mm2
|
≤128
|
500m
|
5V
|
|
ZR-RVSP2×2.5mm2
|
≤64
|
1000m
|
5V
|
|
ZR-RVSP2×2.5mm2
|
≤32
|
2000m
|
5V
|
