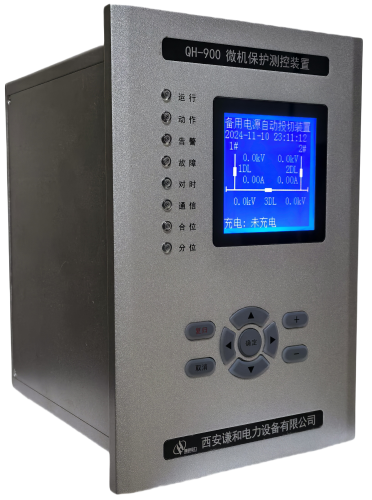

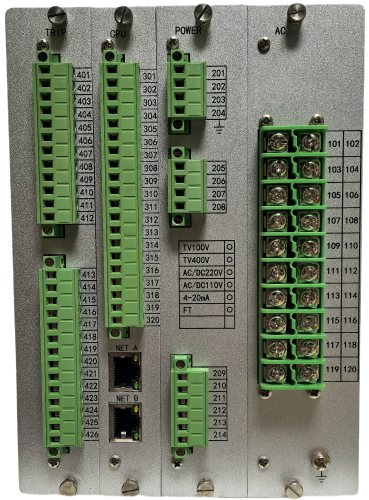

QH900 数字式微机保护测控装置



该系列装置主要特点

1.1 主要用途及方案
QH-900系列保护测控装置由线路保护，变压器保护，电容器保护，电抗器保护，备用电源自投，电动机保护及频率电压紧急控制、防孤岛保护等组成，可用于110kV及以下电压等级的各种工矿企业及电力行业。通过采用高性能32位CPU将保护、测控、通信功能集成于一体，适合于110KV及一下变电站综合自动系统或新能源电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。
1.2 技术特点
² 采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。充足的硬件资源，8M字节Flash Memory存储器。
² 测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
² 电流、电压、功率、电度的测量值不仅反映基波，还可正确反映2~13次谐波，频率45~60HZ自适应，从而使测量结果与专用测量表计一致。
² 具有一路4～20mA直流模拟量输出（可自定义为电流、电压或功率），取代交流采集变送器。
² 最多15路用户可自定义名称的开入量接口。
² 保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。
² 自带操作回路，可自适应0.5A~5A开关跳合闸电流，操作回路交直流通用。
² GPS对时可采用网络对时方式，同时也支持B码对时方式（RS485接口）。
² 差动保护具有防止设备启动或区外故障时TA饱和导致差动保护误动的判据。
² 有效、可靠的TV断线判据，有效防止电机低电压元件误动作。
² 两个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，Modbus等规约。
² 16条故障录波，采样点录波最大包含13路模拟量（间隔为1mS），录波采用标准Comtrade格式。
² 整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。
² 高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
² 工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。




1.3 保护装置型号及配置


装置型号	功能配置	适用范围
QH-900XL线路保护测控装置 QH-900MF母联/分段保护测控装置	三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量	35kV及以下电压等级的线路
QH-900CD 变压器差动保护装置	差动保护 / 差动速断保护 / 差流越限告警 / TA断线判别	110kV及以下电压等级容量为6300kVA及以上的变压器
QH-900FD 变压器非电量保护装置	变压器非电量保护 / 独立的操作回路
QH-900HB 变压器后备保护测控装置	复合电压闭锁(方向)过流保护 / 零序电流保护/ 间隙零序电流保护 / 零序电压保护 / 过负荷保护 / 启动通风 / 闭锁有载调压 / 测量
QH-900CB 变压器保护测控装置	三段式复合电压过流保护 / 反时限过流保护 / 两段定时限负序过流保护 / 高压侧定时限零序过流保护 / 低压侧定时限零序过流保护 / 低压侧反时限零序过流保护 / 过负荷保护 / 过电压保护 / 低电压保护 / 非电量保护 / FC闭锁 / 4-20mA输出 / 测量	2000kVA以下的厂用变，所用变，接地变
QH-900CH 变压器保护测控装置	两侧差动保护 / 差动速断保护 / 差流越限告警 / TA断线判别/ 三段式复合电压过流保护 / 反时限过流保护 / 两段定时限负序过流保护 / 高压侧定时限零序过流保护 / 低压侧定时限零序过流保护 / 低压侧反时限零序过流保护 / 过负荷保护 / 过电压保护 / 低电压保护 / 非电量保护 / FC闭锁 / 4-20mA输出 / 测量	2000kVA以上的厂用变，所用变，接地变
QH-900DR 电容器保护测控装置	电流速断保护 / 过流保护 / 过电压保护 / 低电压保护 / 零序过流保护 / 不平衡电流保护 / 不平衡电压保护 / 差电压保护 / 差电流保护 / 测量	并联电容器组
QH-900DK电抗器差动保护装置	差动保护 / 差动速断保护 / 三段式复合电压过流保护 / 零序过流保护 / 过负荷保护 / 测量	串联电抗器，电缆线路
QH-901ZT QH-902ZT(带操作回路) 备用电源自投装置	母联备自投 / 进线备自投 / 变压器备自投 / 厂用电源自投	备用电源自投
QH-901PT  TV保护测控装置	二段式低电压保护 / 母线绝缘检测 / 测量	35kV及以下TV柜
QH-902PT  TV并列装置	TV并列	单母分段
QH-903PT TV并列保护装置	TV并列 / 二段式低电压保护	单母分段
QH-901DD 电动机差动综合保护装置	差动保护 + 综合保护 + 测量	2000kW及以上异步电动机
QH-902DD 电动机综合保护测控装置	电流速断保护 / 定时限过流保护 / 两段定时限负序过流保护 / 反时限负序过流保护 / 过热保护 / 堵转保护 / 单相接地保护 / 低电压保护 / 过负荷保护 / 非电量保护 / FC闭锁 / 4-20mA / 测量	2000kW以下异步电动机
QH-903DD 同步电动机差动综合保护装置	差动保护 + 综合保护 + 测量	同步电动机
QH-904DD 同步电动机综合保护装置	失步保护 / 逆功率保护 / 电流速断保护 / 定时限过流保护 / 反时限负序过流保护 / 过热保护 / 堵转保护 / 单相接地保护 / 低电压保护 / 过负荷保护 / 非电量保护 / 测量	同步电动机
QH-905DD 电动机差动保护装置	差动保护 / 差动速断保护 / 差流越限告警 / CT断线告警	异步或同步电动机
QH-900JL频率电压解列装置	低频解列、高频解列、低压解列、过压解列、零序过压保护	电厂并网系统
QH-900FG防孤岛保护装置	低频解列、高频解列、低压解列、过压解列、逆功率保护，失压保护、零序过压保护、外部联跳	光伏风电小电源并网系统
