1、应用范围
QH-300系列装置适用于10KV及以下电压等级的线路、电动机、变压器的全套保护、测量、控制功能，既可以分散在开关柜就地安装，也可以集中组屏安装，提供RS485通讯接口和一组以太网接口，可以和其它保护、自动化设备一起，通过通信接口组成自动化系统。
3、装置特点
1） 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便；
2） 完整的异常记录、事件记录、操作记录，所有信息掉电保持；
3） 具备故障录波功能，可记录10条动作记录；
4） 配备上推荐以太网通讯接口，集成了 IEC60870-5-103通讯规约；
5） 另配备RS485通信接口，并集成了MODBUS标准通信规约；
6） 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能。

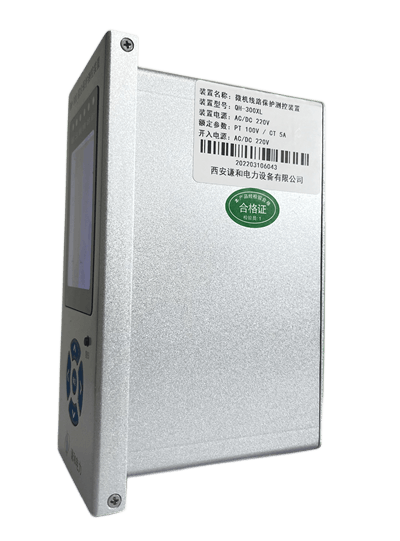

4、装置结构
（1）结构

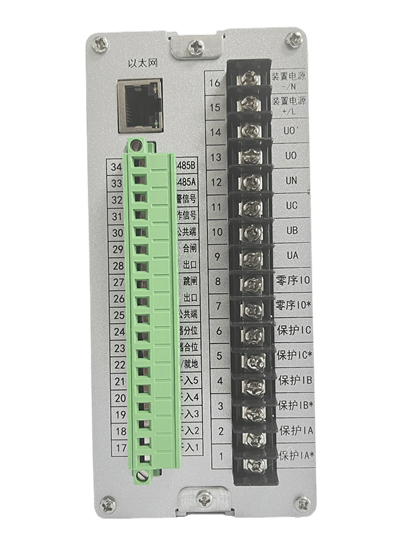

采用标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。
（2）插件
本装置的插件包括CPU插件、AC和MMI插件：其中CPU插件为装置的核心，为高度集成的CPU，其中包括了RAM、Flash Memory和AD等芯片的功能，同时带有出口、开入和通讯功能；AC插件包括电源和模拟量采集。
1）CPU
a) CPU系统
CPU系统由高度集成微处理器CPU组成。CPU模件具有极强的数据处理，可以实现各种复杂的故障处理方案和记录大量的数据信息。
b) 开关量输入及输出部分
开入量电源由装置电源DC24V本身提供，采用光耦隔离。
开出是用于驱动出口的继电器,共有4个，一个为跳闸继电器，一个为合闸继电器，还有两个信号出口继电器。
c) 通信部分
本插件内具备通用性接口的RS485总线网络芯片和以太网通讯芯片。
d) 时钟回路
插件内设置了硬件时钟回路，采用的时钟芯片精度高，并配有电池以掉电保持。
另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。
2）开入、开出回路
a) 开入回路：设置有8路外部开入回路，均采用DC24V直接开入方式，装置软件采取了防抖措施，避免了误发信。
b) 逻辑继电器：逻辑继电器由CPU插件直接驱动，这类继电器包括：跳闸继电器、合闸继电器。
3）交直流回路
a) 开关电源：定制高可靠性开关电源，输出可选择为DC48/110/220或AC110/220.
b) 模拟量采集：外部电流经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。UA、UB、UC、IA、IB、IC、I0端子为保护模拟量输入。
（3）人机对话插件（MMI）

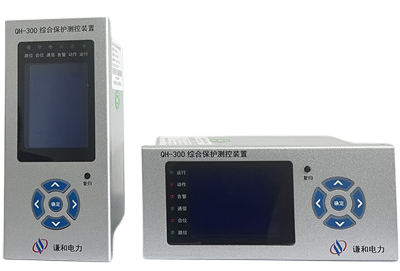

人机对话（MMI）插件主要功能是显示保护CPU输出的信息，本插件上的显示窗口采用四行，每行八个汉字的液晶显示器，人机界面清晰易懂，配置通用的键盘操作方式，使得人机对话操作方便、简单。本插件上还配置了灯光指示信息，使本装置的运行信息更为直观。
二、主要技术指标
1、技术参数
1） 额定工作电压 AC220、DC220V或DC110V或DC48V (订货注明)
2） 额定技术数据
a) 交流电流： 5A或1A (订货注明)
b) 交流电压： 400V 或100V (订货注明)
c) 频率： 50HZ
3） 功率消耗
工作电源： 正常工作时，不大于5W；
保护动作时，不大于10W。
交流电流回路： < 1VA/相 (IN =5A)；
< 0.5VA/相 (IN =1A)；
交流电压回路： < 0.5VA/相；
4） 精确工作范围：
电流： 0.08In～20In
电压： 0.5V～1.2Un
频率： 0.9Fn～1.1Fn
时间： 0～100s
5） 保护部分精度：
a) 定值精度： ≤±5%；
b) 时间精度： <±1％*整定时间+35ms
c) 整组动作时间： ≤35ms；
d) 频率精度： ≤±1％；
6）开关量输入：
输入类型： 无源
光电隔离输入数量：8
工作电压： DC24V
7) 开出接点容量：
a)出口继电器
触点额定载流容量：250Vac/220Vdc，5A
输出类型： 无源(空接点)
b)信号继电器：
触点额定载流容量：250Vac/220Vdc，5A
输出类型： 无源(空接点)
8) 通信接口
数目： 2
电气特性： RS485/RJ45
传输方式： 异步
通信协议： IEC60870-5-103和MODBUS
地 址： 1～99
通信介质： 屏蔽线/超五类屏蔽网线
