公 用 测 控 屏 QH--GYP

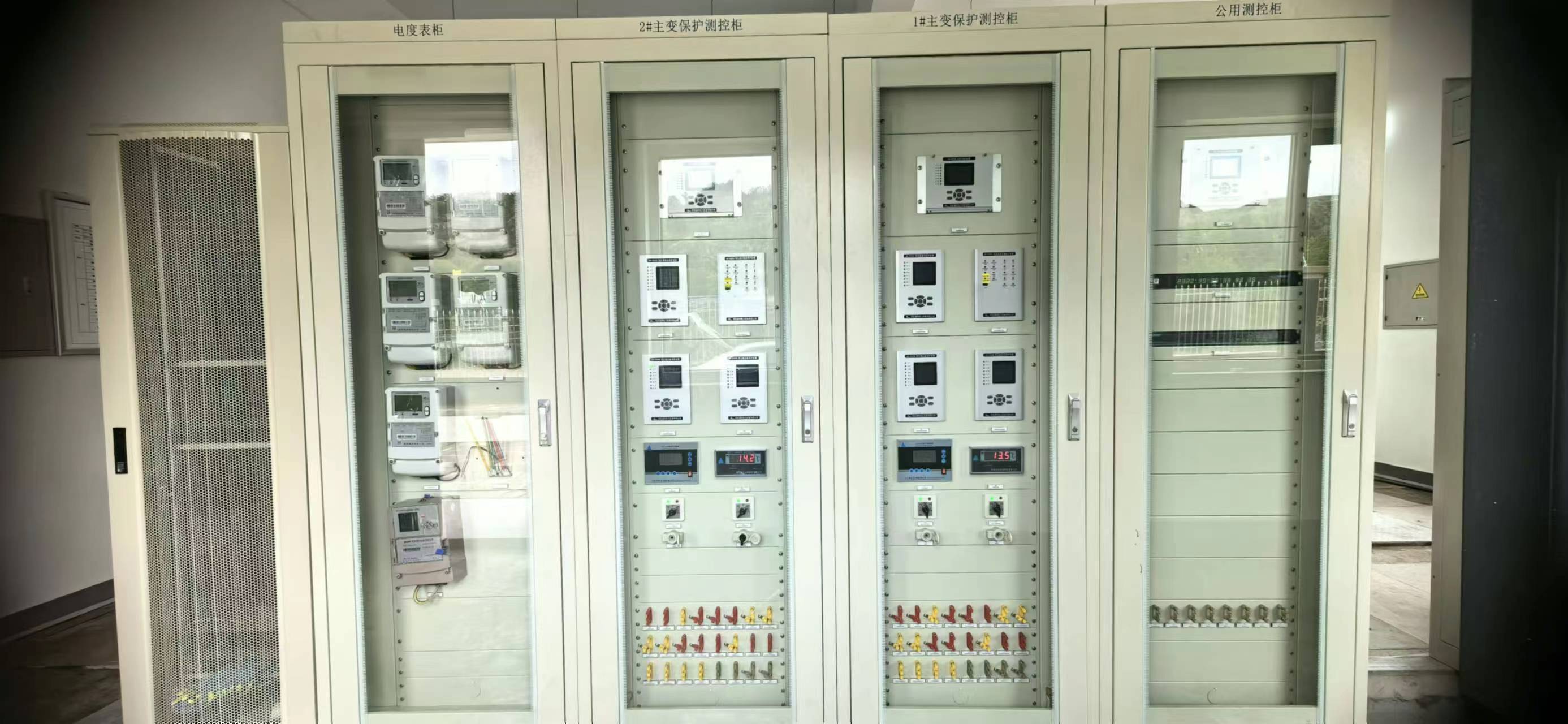

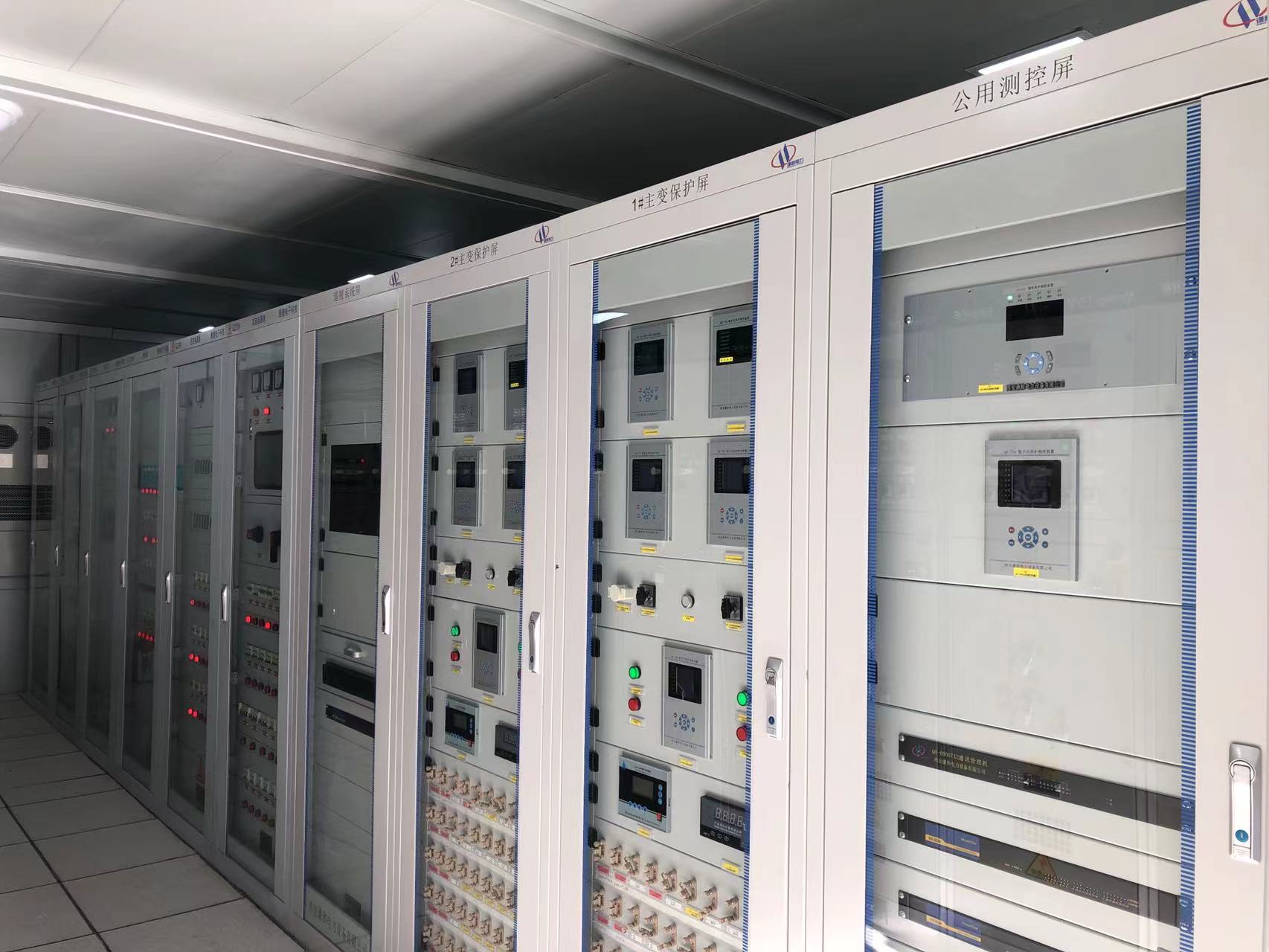

公用测控屏简介

        公用测控屏主要用于110KV、66KV、35KV等电压等级的除专用间隔以外的模拟量（如母线电压）、开关量（如GPS装置）的采集。公用测控屏主要是由公用测控装置、通讯管理装置、柜体（2260*800*600）、电气开元件和一些辅助线材组成。

    主开关的上隔离刀闸遥控分闸（电动的才行）：
    主开关的上隔离刀闸遥控合闸（电动的才行）：
    主开关的下隔离刀闸遥控分闸（电动的才行）：
    主开关的下隔离刀闸遥控合闸（电动的才行）：
    其它隔离刀闸的遥控分闸：
    其它隔离刀闸的遥控合闸：
    总共具有16对继电器出口可进行遥控分、遥控合：


1#所用变的母线电压：

　  U1AB、U1BC、U1CA、U1A、U1B、U1C；
　  I1A、I1B、I1C：
　  P1、Q1、cosΦ1；Wh1-Wvar2;
2#所用变的母线电压：

　  U2AB、U2BC、U2CA、U2A、U2B、U2C；
　  I2A、I2B、I2C；
　  P2、Q2、cosΦ2；Wh1-Wvar2;：


　装置失电告警：
    1#所用变合位：
     2#所用变合位：
     隔离刀闸的合位信号：
     隔离刀闸的分位信号：
     接地刀闸的合位信号：
     隔离刀闸的储能信号：


     485通讯）：
     双以太网通讯）：
     光纤通讯）：


    1、绝缘性能。该产品具有良好的绝缘性能，绝缘电阻、介质强度、冲击电压均达到国家标准。
    2、机械性能。装置能承受《ZB K45 020-90 电力系统保护、自动继电器及装置通用技术条件》中规定严酷等级为1级的振动响应，振动耐久试验、冲击耐久试验。
    3、抗干扰性能力。装置可以承受高频脉冲干扰能力、静电放电干扰能力、辐射电磁场干扰能力、快速瞬变干扰能力、辅助激励量中断干扰能力。
