核心标准
- DL/T 1430-2015 变电设备在线监测系统技术导则
- DL/T 1432.1-2015 变电设备在线监测装置校验规范 第1部分：通用校验规范
- DL/T 860-2004 变电站通信网络和系统
- Q GDW 535-2010 变电设备在线监测装置通用技术规范
- Q/GDW 534-2010 变电设备在线监测系统技术导则
|

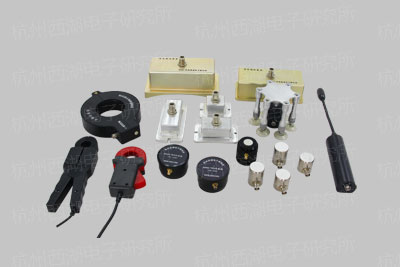

检测传感器 |

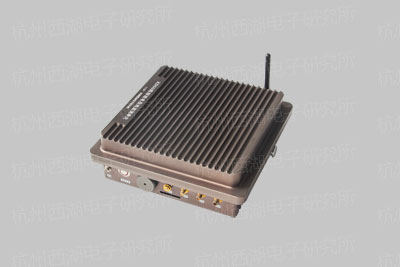

外挂式检测单元 |

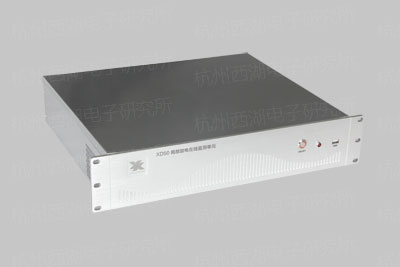

机架式检测单元 |
产品特征
- 高准确性
可准确捕捉有效局放信号，多种检测手段相互印证。
- 高可靠性
系统按高可靠性设计，在冲击等突发事件时可正常运行，数 据不丢失。
- 不间断
连续采样提取有效局放信号，过程不间断。
- 抗干扰性好
应用频谱分析、频点滤波、噪声分离、屏蔽隔离等技术手段，可 有效滤除干扰信号。
- 定位精准
电电、声电、声声联合定位，可准确判断放电位置。
- 智能诊断
可查询比对历史数据，自动识别放电类型和危害程度。
- 故障预警
具备故障阀值设置及自动报警功能，报警信号可传至手机(APP) 等移动客户端。
- 适配性好
支持主设备内置传感器及第三方设备的接入。
- 现场防护
所有设备防护水平达到IP65等级。
技术参数
- 检测灵敏度：≤0.1pC；
- 检测频带：特高频300～1500MHz、超声波20～200kHz、高频3～30MHz、暂态地电压3～100MHz；
- 数据存储：记录间隔1～30min，记录点数1～100，存储时间≥1年；
- 相位同步：电压AC10～380V，频率30～300Hz，精度0.01°；
- 时基同步：≤50ns；
- 防护等级：Ip65；
- 通讯：3G/4G、光纤，符合DL/T 860；
- 供电：网电为主、电池为辅。
