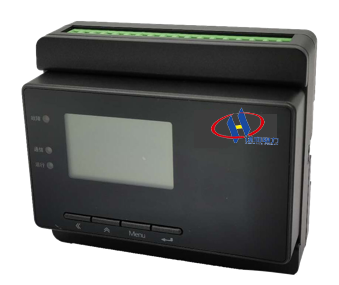

QH-JC智能电容监测模块是我公司为确保电力电容器安全运行的新产品，产品具有15路电容器电流测量、电容器衰减度测量、衰减报警、报警记录、RS485通信等功能。
1 基本功能
u 支持12路电容器电流监测
u 电容器衰减测量
u 具备声光报警指示和中文图形液晶显示
u 1路RS485接口，Modbus-RTU协议通信功能
2 技术参数
|
辅助电源
|
输入范围：AC/DC 80~270V，功耗：≤5VA
|
|
信号输入
|
电压信号
|
额定值：AC 100V、AC 220V、AC 380V
|
|
过负荷：持续1.2Un，瞬时2Un/1min
|
|
电流信号
|
额定值：333mV（333mV开口式互感器选型见下文）
|
|
过负荷：持续1.2In，瞬时10In/5s
|
|
频率
|
45~65Hz
|
|
通信方式
|
RS485接口，Modbus-RTU协议，波特率默认为9600bps
|
|
测量精度
|
电流、电压：0.5级
|
|
工作环境
|
温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
|
|
贮存环境
|
温度：-40~85℃，相对湿度：≤93%RH
|
|
产品耐压
|
信号、电源、输出≥2kV
|

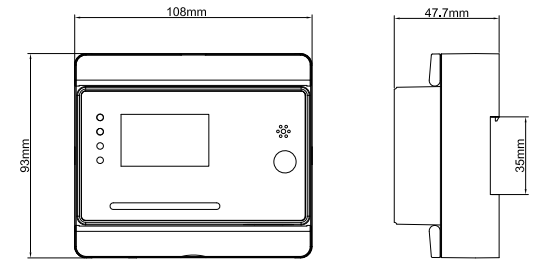

3 产品尺寸
尺寸：mm

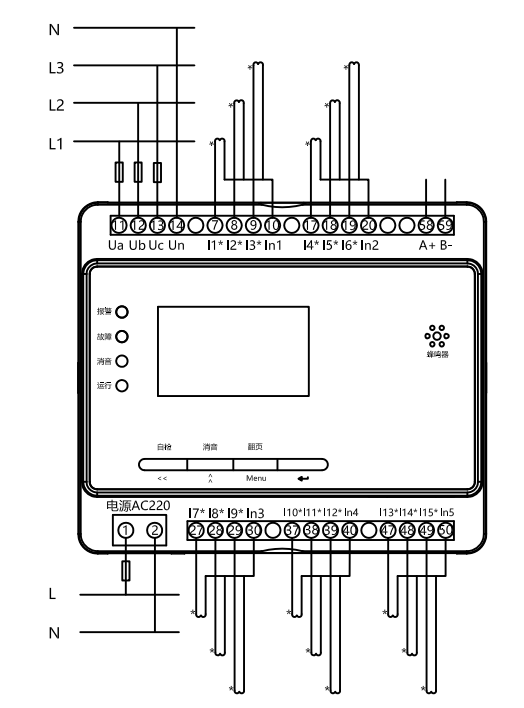

4 产品接线
5 配套产品
|
333mV开口式电流互感器 |
|
产品外形 |
型号 |
电流规格（A） |
窗口尺寸（mm） |
外形尺寸（mm） |
|
QHCT16-100A |
100 |
φ16 |
47×30×32.5 |
|
QHCT24-250A |
250 |
φ24 |
70.5×45×37.5 |
|
QHCT35-400A |
400 |
φ35 |
84.5×55.6×40.5 |
|
QHCT35-600A |
600 |
φ35 |
84.5×55.6×40.5 |
