QH-SVG是具有高性价比的新型动态无功补偿装置，是基于先进的电力电子技术开发的新产品。其产生的无功补偿电流可以快速地跟随负荷无功电流的变化而变化，同时滤除系统中的低次谐波，对电网无功功率、谐波实现动态无极补偿。
1 产品功能
u 实时补偿，响应时间小于20ms，稳定快速的无功补偿效果
u 运行范围更宽，可动态双向（-1~1）连续调节
u 动态补偿谐波，可对2-13次谐波进行有效治理
u 抑制电压波动和闪变，补偿容量等于安装容量，不受系统电压变化影响
u 支持不平衡电流补偿、无功补偿及谐波滤除三种工作模式，且三种工作模式通过模式优先级设定
u 具备各种软硬件保护功能，确保设备能可靠稳定运行
2 产品选型
|
型号
|
QH-SVG-□/3804C
|
QH-SVG-□/3804B
|
|
安装方式
|
机架式
|
壁挂式
|
|
输出容量（kVar）
|
30
|
50、75、100、150
|
30
|
50、75、100、150
|
|
宽（mm）
|
480
|
680
|
480
|
680
|
|
深（mm）
|
440
|
530
|
130
|
200
|
|
高（mm）
|
130
|
200
|
440
|
530
|
3 技术参数
|
额定电压
|
380V（-20%~+15%）
|
|
频率
|
45~55Hz
|
|
补偿模式
|
无功补偿、三相不平衡补偿、谐波补偿
|
|
补偿谐波
|
2~13次
|
|
谐波滤除率
|
>97%
|
|
全响应时间
|
<20ms
|
|
保护功能
|
过压、欠压、过热、过流、短路等二十余种保护
|
|
有功损耗
|
<2.5%
|
|
CT安装位置
|
负载侧/电网侧 可选
|
|
运行方式
|
单模块或多模块并联运行
|
|
通信方式
|
RS485接口Modbus-RTU协议
|
|
上位机软件
|
所有参数可通过上位机设置
|
|
故障报警
|
可记录500条报警信息
|
|
散热方式
|
智能风冷
|
|
噪声
|
<60dB
|
|
模块重量
|
10kg（30kVar）、20kg（≤75kVar）、35kg（≥100kVar）
|
|
使用环境
|
温度：-10~45℃，相对湿度：<95%RH，无凝露
|
|
海拔
|
<3200m（1000米以上，每增加100米功率降低1%使用）
|
|
防护等级
|
模块IP20+电子层IP54
|
4 产品尺寸
单位：mm

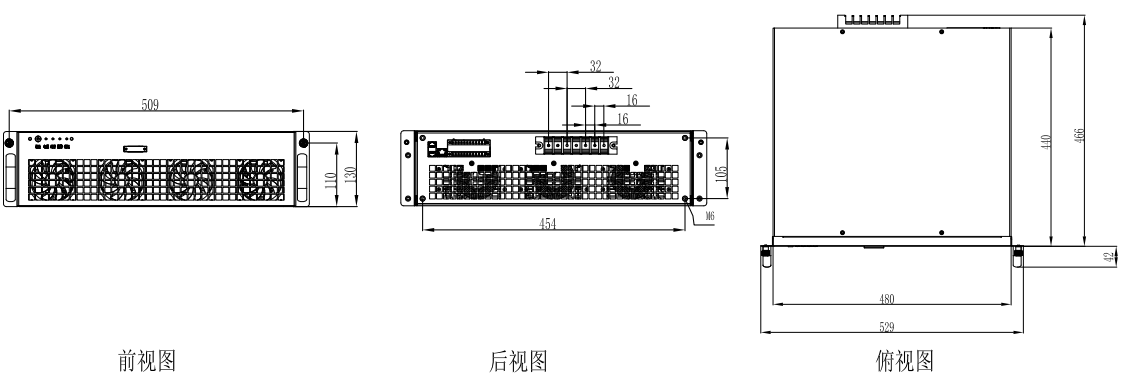

30kVar机架式模块外形尺寸

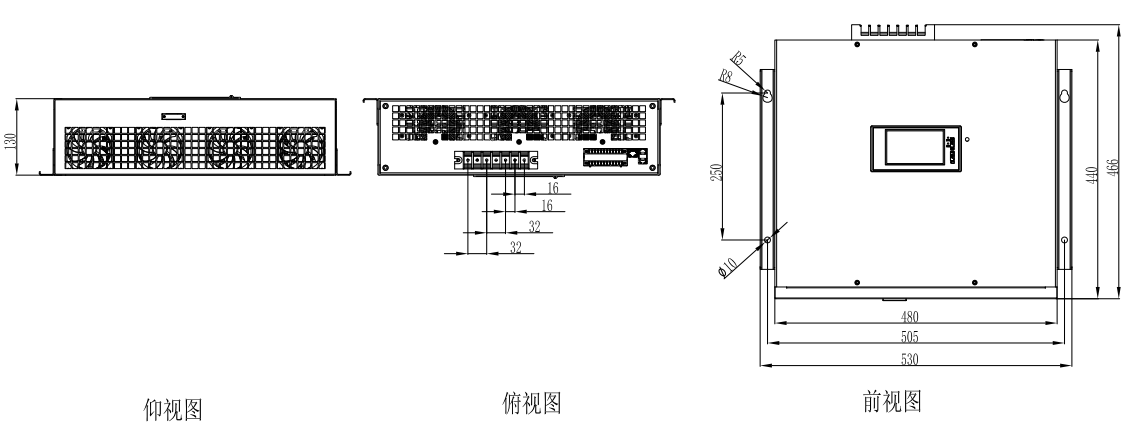

30kVar壁挂式模块外形尺寸（显示为增选功能）

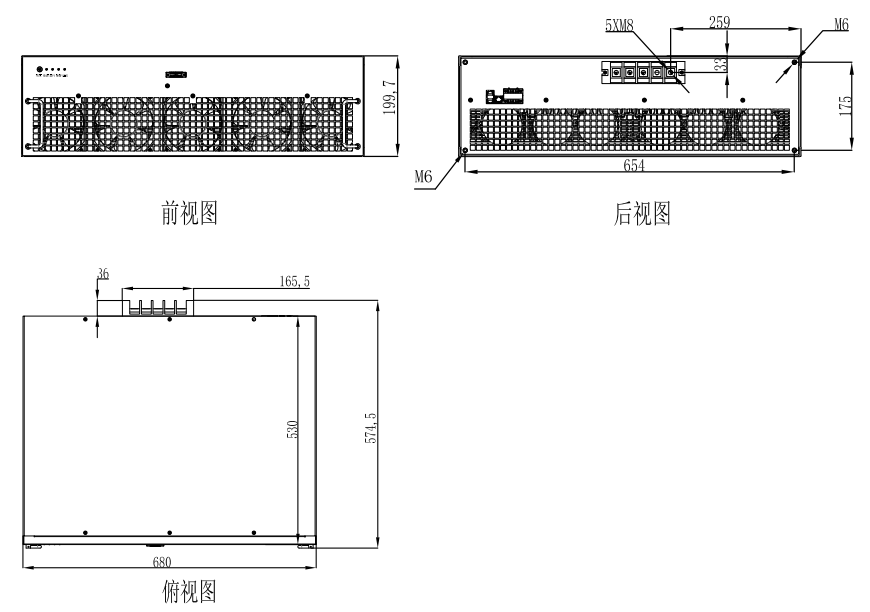

50kVar、75kVar、100kVar、150kVar机架式模块外形尺寸

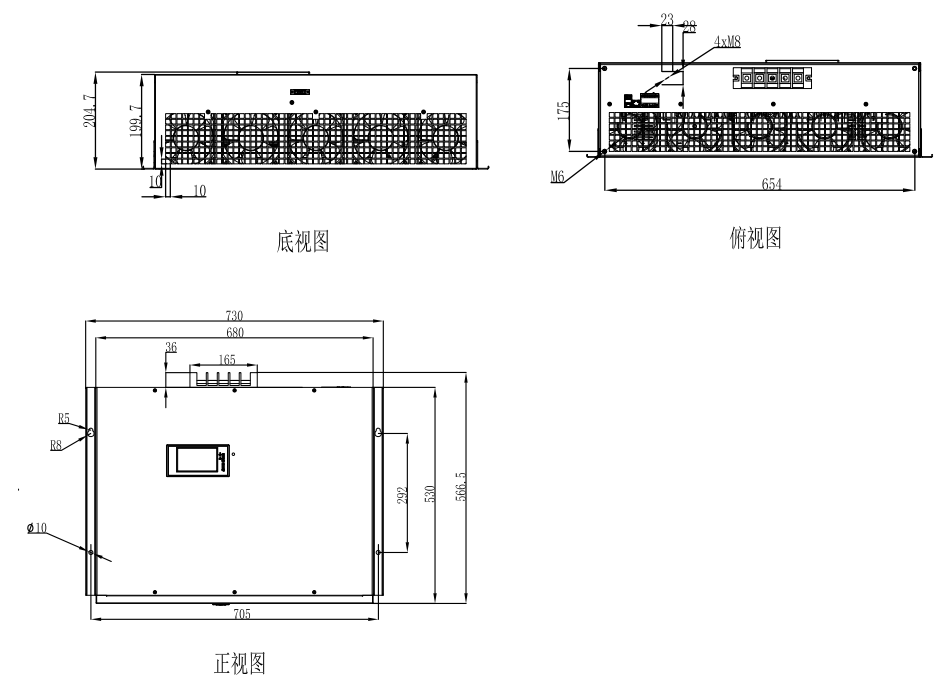

50kVar、75kVar、100kVar、150kVar壁挂式模块外形尺寸（显示为增选功能）
