QH-ICK无功补偿控制器，采用全中文菜单，人机交互友好。控制器采用RJ45通信接口与本公司生产的各种智能电容、智能复合开关、智能动态补偿开关等配套使用，接线简便，运行可靠。
1 主要功能
u 智能联网，网线直插，可自动和我公司智能电容、智能复合开关和智能动态补偿开关实现组网
u 数据测量，电压、电流、频率、功率因数、有功功率、无功功率、系统电压电流的各次谐波值及总畸变率
u 保护功能，电压和谐波畸变率超限等保护，可迅速切除补偿回路，保护电容器
u 采样方便，任意单相电流采样和全三相电流独立采样
u 通信功能，提供1路RS485上行通信接口，Modbus-RTU通信协议

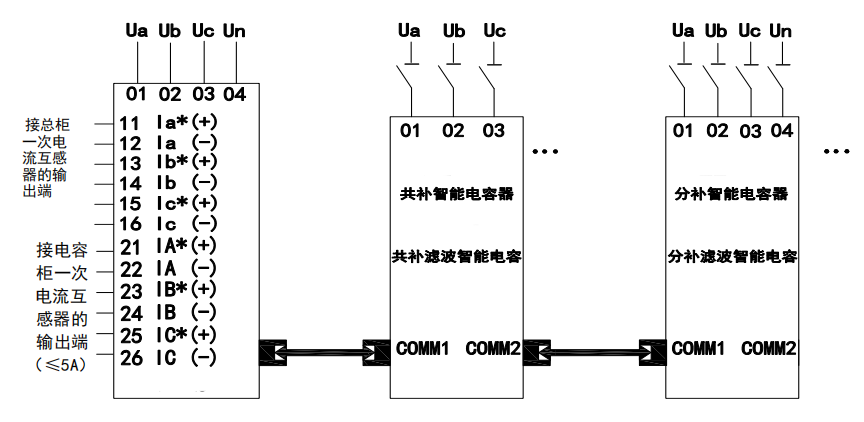

2 产品接线
3 技术参数
|
辅助电源
|
采样电压取电，输入范围：AC 220V/380V±20%（660V定制），功耗：≤3VA
|
|
工作频率
|
50Hz
|
|
电压采样信号
|
AC 220V/380V
|
|
电流采样信号
|
AC 5A
|
|
测量精度
|
电压：0.5级，功率因数：1级，温度：±0.5℃
|
|
控制对象
|
本公司所有类型智能电容，谐波抑制型智能电容等
|
|
控制方式
|
通信控制，RJ45接口
|
|
控制数量
|
三相补偿32台，分相补偿24台，可同时存在也可单独存在
|
|
控制精度
|
功率因数：±0.01
|
|
控制延时
|
0~180s可设置
|
|
工作环境
|
温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
|
|
贮存环境
|
温度：-40~85℃，相对湿度：≤93%RH
|
|
产品耐压
|
信号、输出≥3kV
|
4 产品尺寸

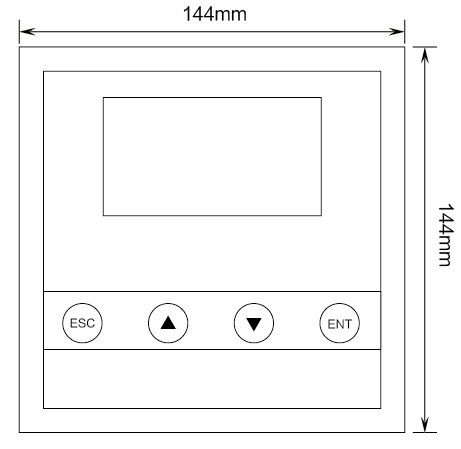

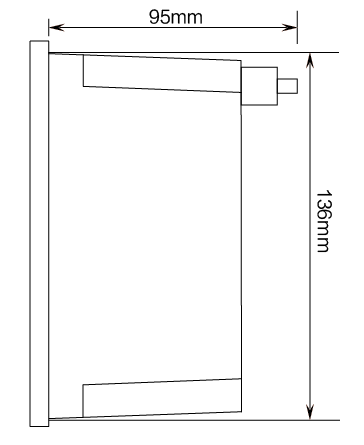

正视图 侧视图 开孔图
